| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Saibo |
| رقم الموديل: | ييكس54-342 |
| الحد الأدنى لكمية: | 1 مجموعة |
| تفاصيل التغليف: | مناسبة للشحن البحري |
| وقت التسليم: | 60 يوم عمل بعد تلقي الودائع |
| القدرة على العرض: | التفاوض |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| إبراز: | 7.5kw آلة تشكيل للوحة الرصيف,6m/Min آلة تشكيل لفة غطاء الحافة,آلة تشكيل لفائف القيادة الخدمية,6m/Min ridge cap roll forming machine,Servo Drive capping roll forming machine |
||
البيانات التقنية لجهاز تشكيل للفول
آلة تشكيل الحافة الكبيرة لجعل الحافة الكبيرة مناسبة للأسطح الفولاذية.
هنا بعض الآلات الشعبية للدراجة للمرجع الخاص بك،توقف لقطع آلة،سرعة العمل حوالي 2-4m / min.
الحافة القياسية مع الساق المسطحة، والتي تحتاج إلى قطع الساق وفقا لألواح سقف ترابيزية أثناء التثبيت /
حافة خاصة تم قطعها حسب أوراق السقف الترافيزية،والتي يمكن توصيلها بسهولة على السطح دون قطع مزيد من الطلاء أثناء التثبيت، والتي تحسن كفاءة العمل بشكل كبير، وتتطابق بشكل كبير مع أوراق السطح لمكافحة الماء.
تتضمن آلات تشكيل غطاء القمة سيبو 3 طن مكسر يدوي ، وآلة تشكيل مع قطع البريد ، وحدة تحكم PLC ، محطة هيدروليكية ، طاولة تشغيل.نظام التحكم من شركة Mitsubishi أو Siemensيسمح لك سهلة الاستخدام، كنت فقط وضع في الطول والقطع، وسلسلة تشكيل آلة سوف تعمل تلقائيًا.
1ملف تعريف للمرجعية
2مواصفات المواد
| لا.. | مواصفات المواد | |
1
| مواد مناسبة | مصطلحات (PPGI) |
2
| عرض المادة الخام | 403ملم |
| 3 | سمك | 0.4-0.6ملم |
3المعلمات المفصلة للجهاز
| 1 | Rمادة أولر | ASTM1045 سطح مغلف بالكروم مع الكروم |
| 2 | محطة عجلات | 7 محطات + 4 محطات من أدوات الدوار الجانبية |
| 3 | قطر العمود | مادة 65 ملم: 40CR مع التشديد |
| 4 | هيكل الجهاز | قطع سلك الكترود |
| 5 | إطار الآلة | لحام العوارض 350H |
| 6 | وضع التغذية | يدوياً |
| 7 | المحرك الرئيسي | 7محرك خدمة بقوة 5 كيلوواط |
| 8 | الطاقة الهيدروليكية | 15 كيلوواط |
| 9 | مادة قالب الصحافة | صلابة Cr12، 58-62 HRC |
| 10 | مادة شفرة وطباعة القالب | صلابة Cr12، 58-62 HRC |
| 11 | نظام القطع | قطع القضبان الهيدروليكية |
| 12 | مادة مناسبة | الفولاذ الملون، 0.4-0.6mm |
| 13 | نظام القيادة | بواسطة علبة التروس |
| 14 | الجهد | 380 فولت، 50 هرتز، 3P |
4صور للإشارة
5الصيانة والسلامة
1يجب أن يكون هناك سلك أرضي متصل بشكل مستقل بالأرض.
2نظف جميع المكونات الكهربائية نظفها مرة كل شهر
3لا تفتح باب الصندوق الكهربائي إلا لتنظيفه وتعديله.
4أثناء القيام بالتنظيف الشهري ، تحقق من عزل ووضع الاتصال لكل عنصر كهربائي. تأكد من عدم وجود توليد الحرارة أو الأكسدة.
5الجهاز: 380 فولت / 50 هرتز، أجزاء تشغيل: AC24 فولت، يرجى الرجوع إلى رسم المبدأ الكهربائي والجدول للحفاظ.
6. لا تعديل نظام المعلمات ما لم يكن المشغل متخصص في التحكم في النظام
.
7عندما لا يعمل النظام بشكل صحيح، يرجى استدعاء فنيين متخصصين أو كهربائيين للصيانة.

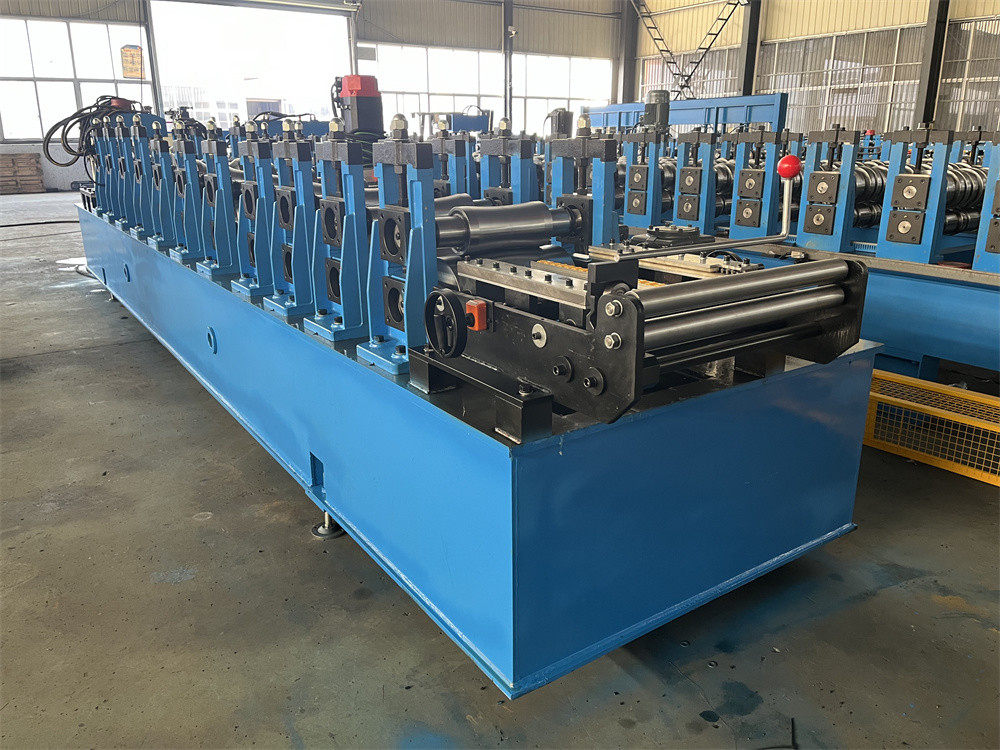

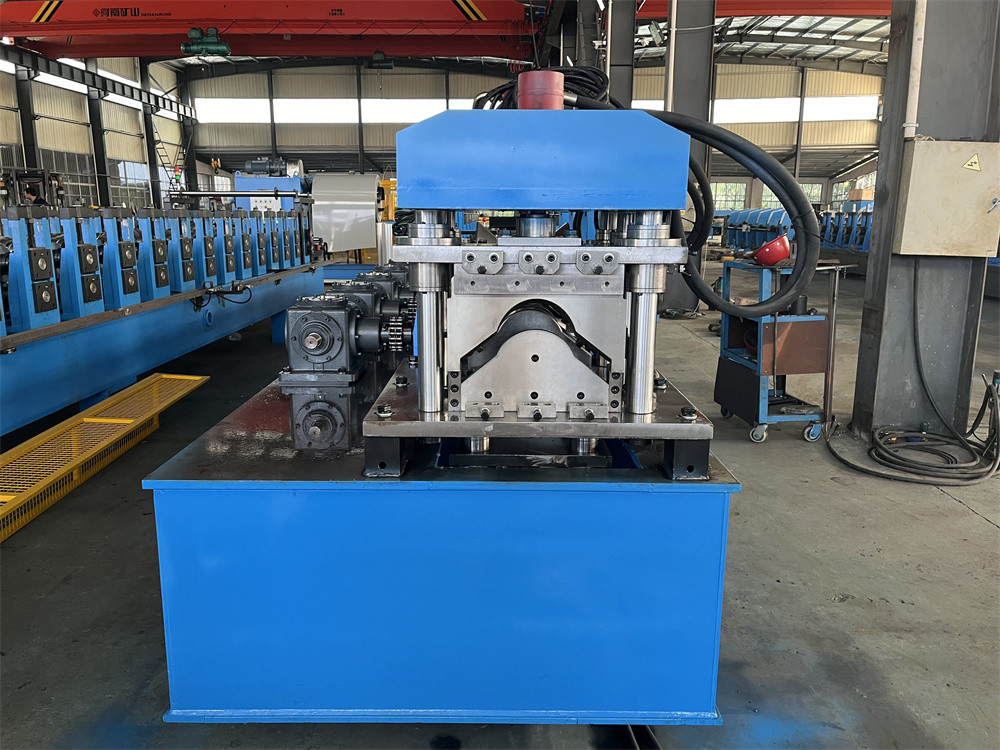

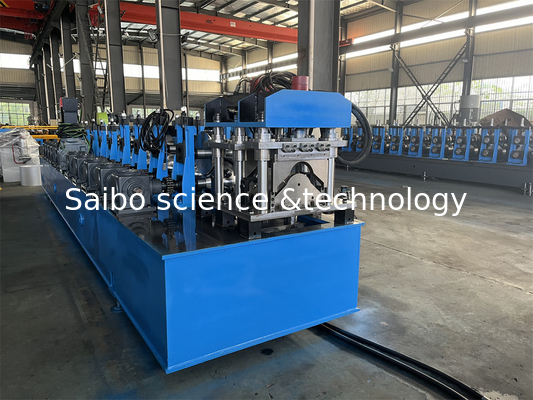

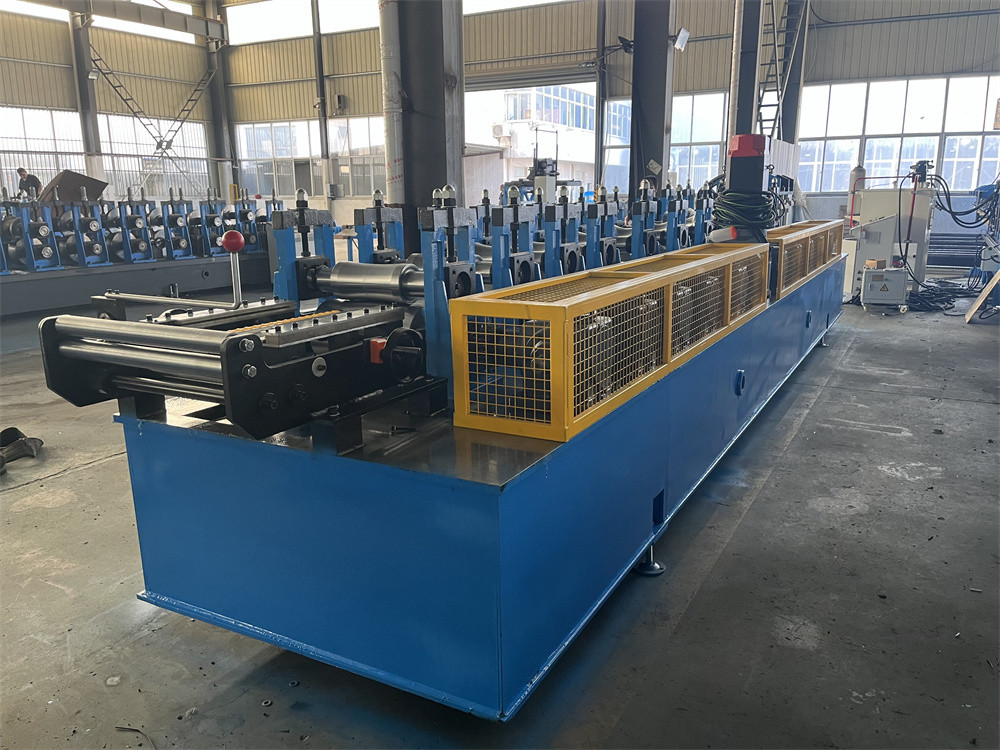

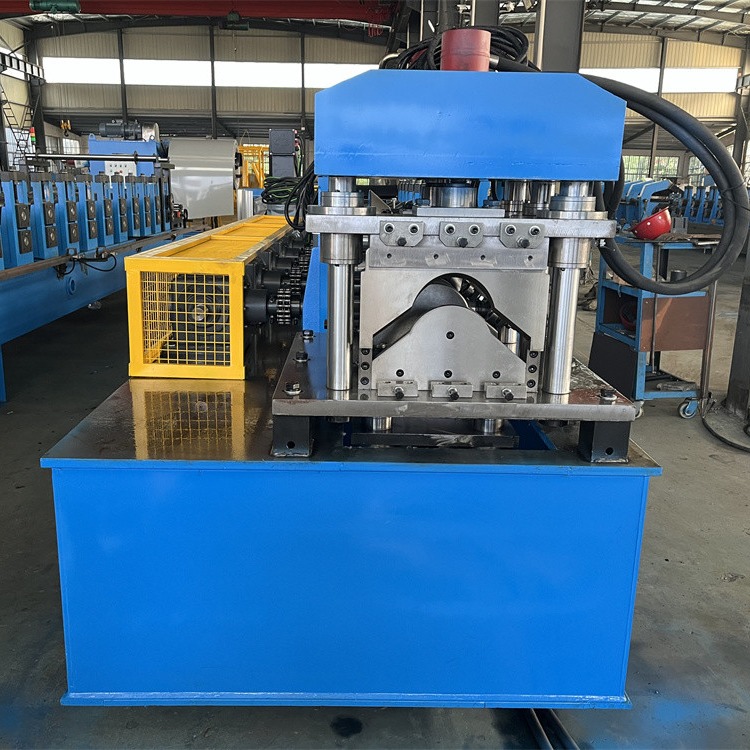

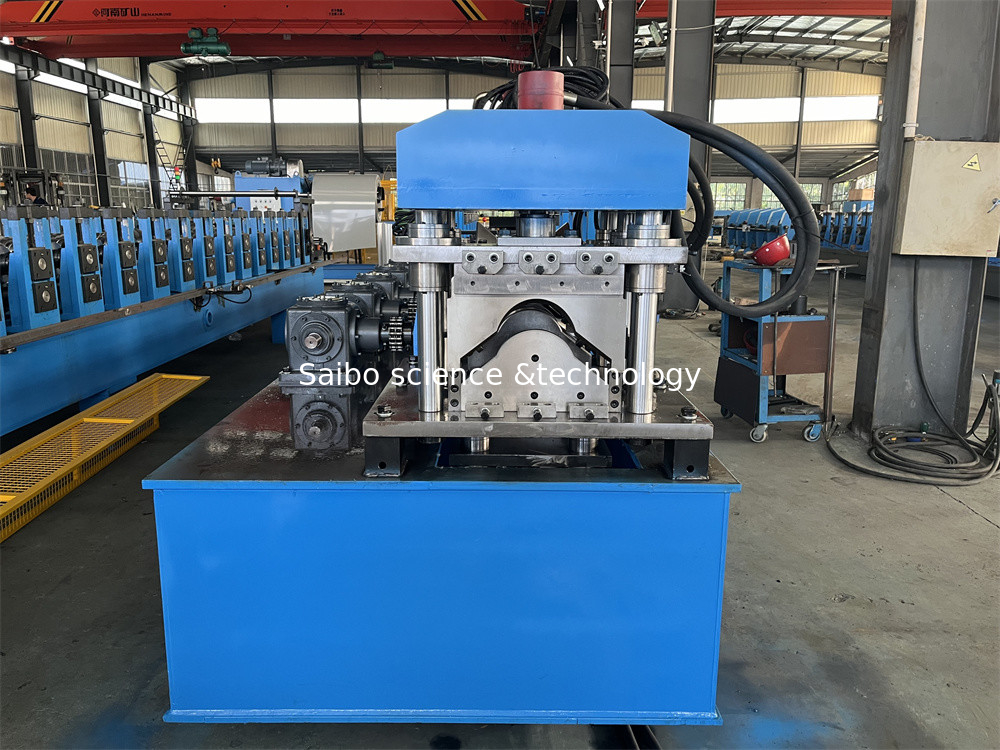

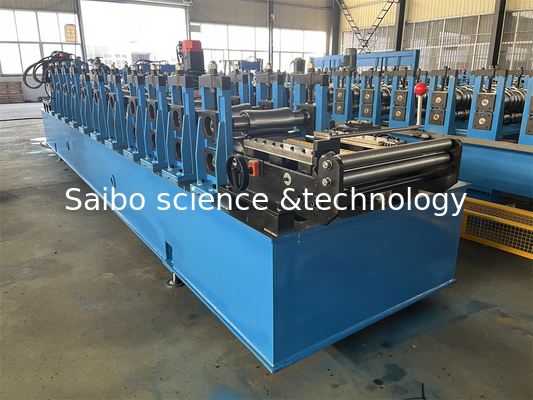

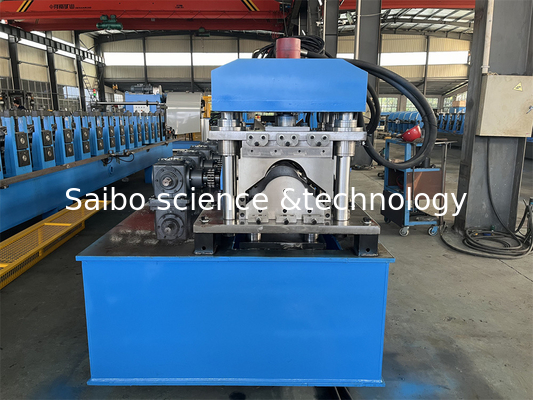

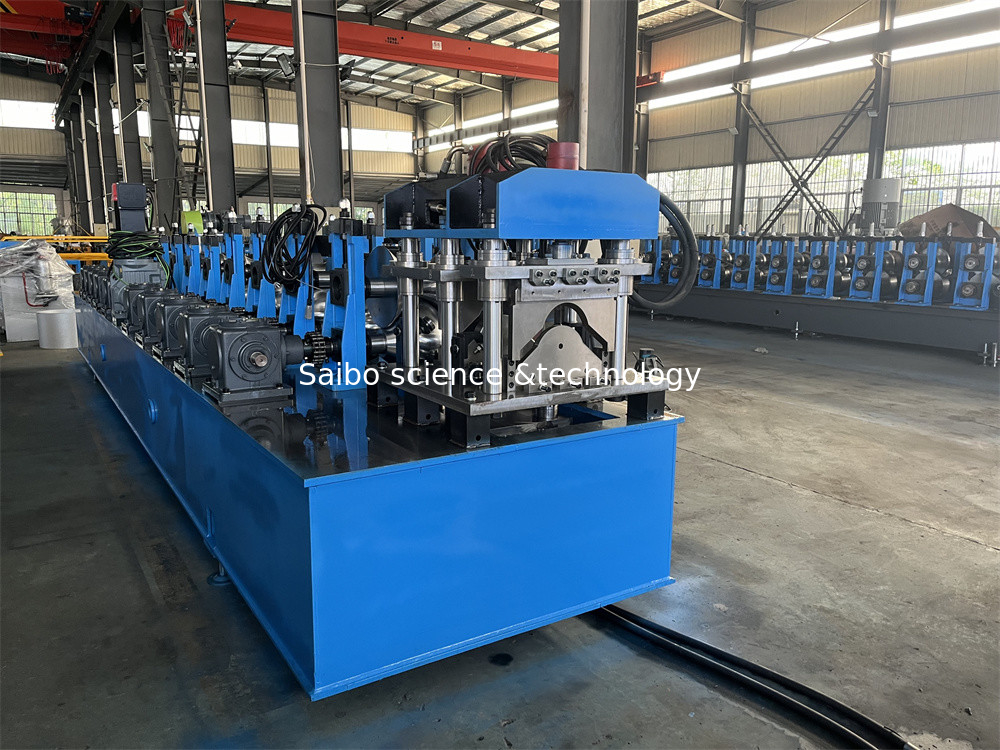

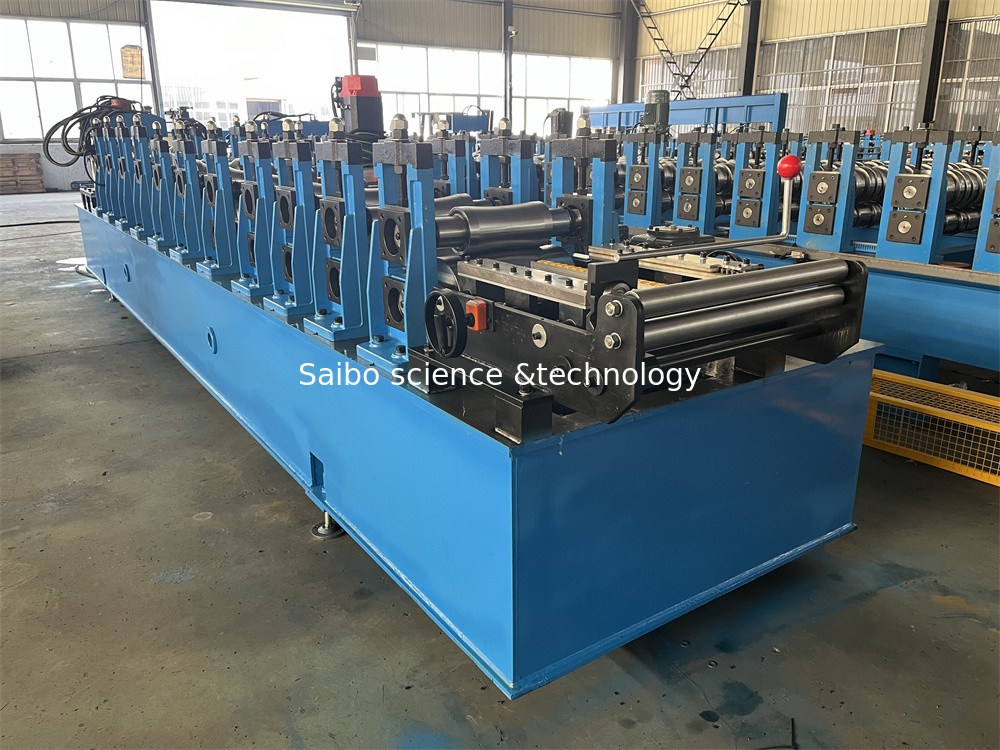

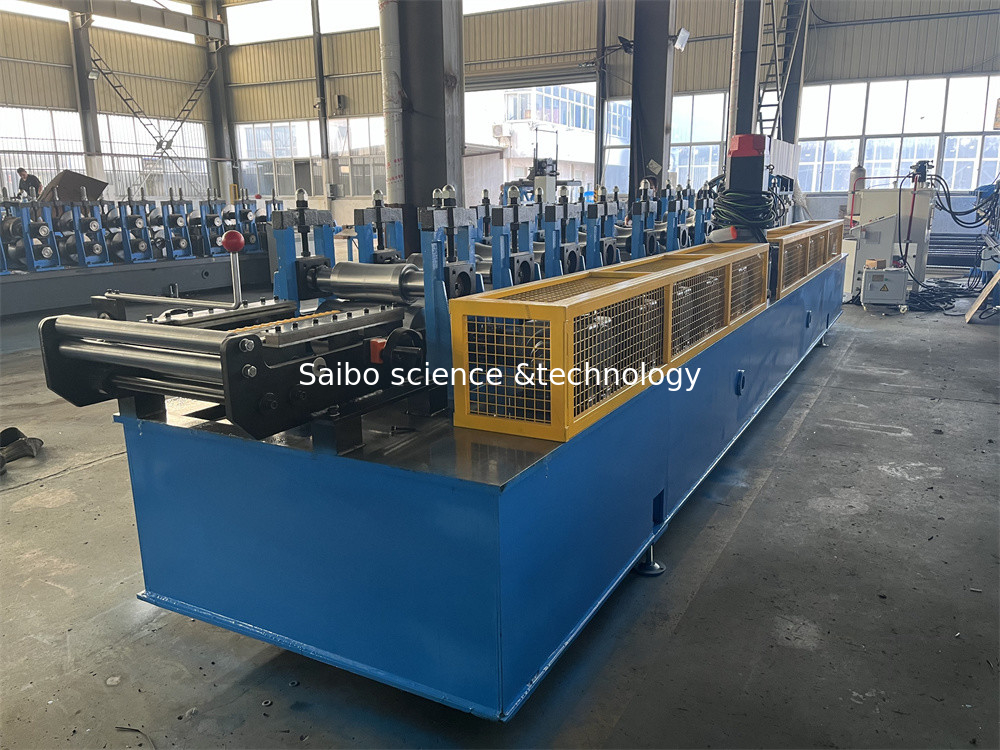

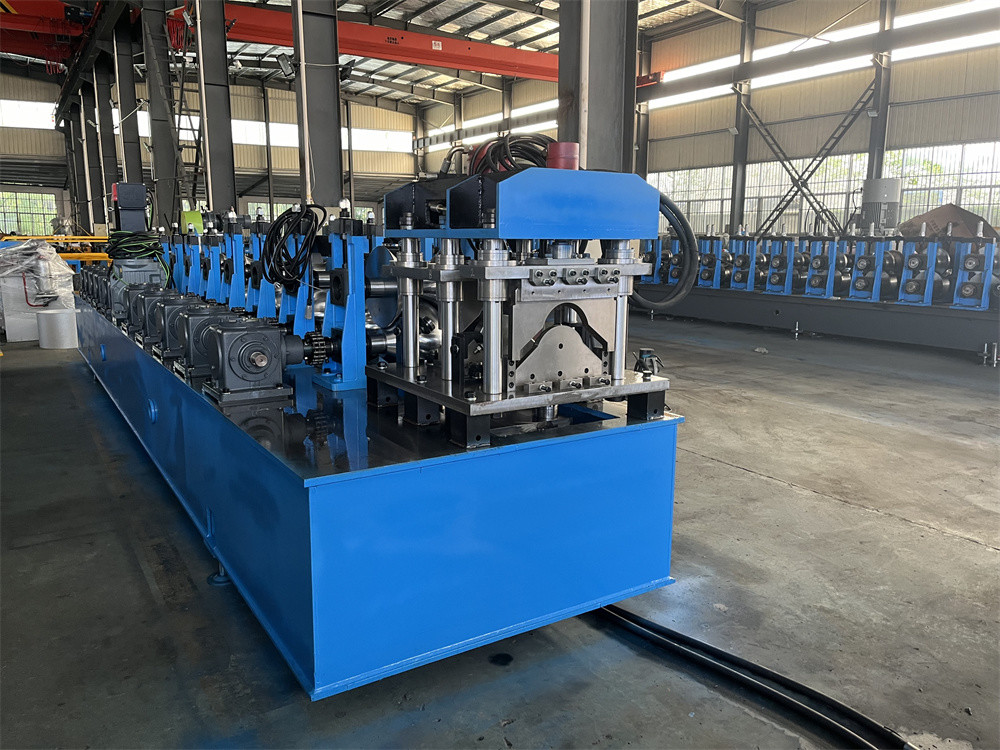

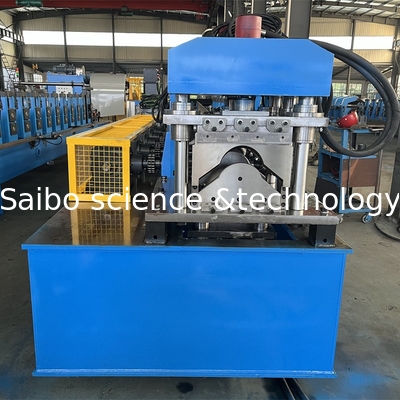

6.صورة الماكينة للإشارة:
