Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Saibo
إصدار الشهادات: CE/ISO
رقم الموديل: YX32--49
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiation
تفاصيل التغليف: مناسبة للشحن البحري
وقت التسليم: 60 أيام عمل بعد تلقي الودائع
القدرة على العرض: 300 مجموعة لكلّ سنة
معلومات تفصيلية
اسم المنتج: آلة التشكيل بالدلفنة لأعمدة الكروم قوة: 7.5 كيلو واط + 5.5 كيلو واط
بحجم: YX32-49 سماكة الفولاذ: 1.5 ملم
آلة التفكيك: يدوي أو هيدروليكي محطة: حوالي 15 محطة
مادة الأسطوانة: سطح مطلي بالكروم ASTM1045 مع الكروم قائد: سلسلة
تسليط الضوء:

زاوية لفة تشكيل آلة

,

Z المدادة آلة تشكيل


منتوج وصف



منتجات آلة تشكيل دعائم السياج لها تطبيقات محددة لسياج الحديقة والمنزل والمزرعة وما إلى ذلك.بصفتنا رواد صناعة آلات التشكيل بالدرفلة ، فإننا نقدم أيضًا خدمة مخصصة لعملائنا.



Saibo Post Roll Forming Machine عبارة عن تحكم آلي بالكامل في الكمبيوتر ، إنتاج تلقائي ، كمبيوتر مستورد من وحدة تحكم Siemens الألمانية ، قياس دقيق للطول ، شاشة كبيرة تعمل باللمس ، سهلة التشغيل ، يمكن ضبط نظام التحكم في لغة بلدان مختلفة ، ويمكن إدخال مجموعة متنوعة من بيانات الإنتاج في وقت واحد ، يتم إنتاج Saibo Post Roll Forming Machine تلقائيًا بالتسلسل ، لتوفير الراحة لك في نفس الوقت.آلة التشكيل بالدلفنة Saibo تستخدم بشكل رئيسي في إنتاج السياج.يتم توصيل الصفائح المعدنية المعالجة بآلة تشكيل اللفة Saibo بسلسلة من العارضات لتشكيل أسوار صغيرة مثل الحدائق والفيلات والساحات.





المواصفات الرئيسية



رقم مواصفات المادة

1



مادة مناسبة الكربون الصلب

2



عرض المادة الخام 110 ملم
3 سماكة 1.5 ملم
4 تسامح حجم الملف الشخصي ± 1 مم الطول: ± 1.5 مم

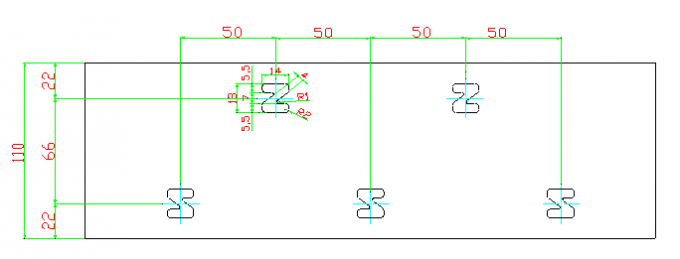

رسم الملف الشخصي:

Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 0

Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 1

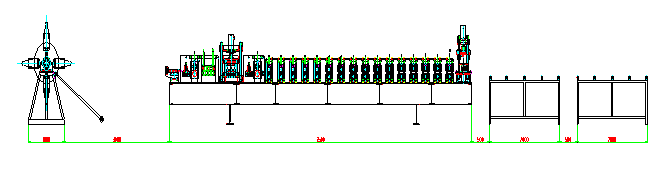

مخطط تدفق العملية

Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 2



آلة تفكيك اللفافة اليدوية - التغذية - التثقيب - التشكيل الدوراني - طاولة التقطيع



مواصفات المكونات



رقم   المواصفات الفنية والملاحظة
1

آلة تفكيك اللفة اليدوية



Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 3

  • عرض التغذية: 200 مم
  • القدرة: 2Ton
  • ملزمة بالتوسع والقتال: 380 مم - 520 مم
  • طريقة التوسيع والقتال: توسيع داخلي والقتال يدويًا
  • طريقة التغذية: يدوية
2

جزء التسوية

Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 4

  • كمية بكرات التسوية يجب أن تكون مخططة حسب سمك 1.5 مم.
  • أسطوانة التسطيح: العلوية 3 بكرات ، السفلية 4 محطات (الإجمالي 7 بكرات)
  • مادة أسطوانة التسطيح: SAE 1045 صلابة المعالجة الحرارية 48-52 HRC.
  • قطر عمود التسوية: ¢ 65 مم ، المادة SAE 1045 ، تصلب وتقسية
3

اللكم

Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 5

Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 6

  • قاعدة على أساس توفير العميل للرسم باللكم ، تحتاج هذه الآلة إلى اعتماد نظام التثقيب الهيدروليكي لوحدة واحدة قبل تشكيل اللفة.
  • قالب التثقيب: Cr1mov HRC58-62 °
  • الطاقة الهيدروليكية: 5.5 كيلو واط
  • يتم التحكم في موضع التثقيب والكمية بواسطة PLC
4

آلة التشكيل بالدلفنة الرئيسية



Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 7

  • الإطار الرئيسي بلحام شعاع 350H
  • هيكل الآلة: قطع سلك قطب كهربائي
  • مادة الأسطوانة: سطح مطلي بالكروم ASTM1045 مع الكروم
  • قطر العمود: ¢ مادة 56 مم: SAE1045 مع التقسية
  • لتجنب الحوادث ، سيتم تغطية الأجزاء المدفوعة بالغطاء الواقي
5

نظام القطع الهيدروليكي



Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 8

  • القطع بعد التشكيل: قم بقص الصفيحة بعد التشكيل بالدلفنة للطول المطلوب
  • مادة الشفرة / قالب التثقيب: Cr12، 58-62 HRC صلابة
  • قوة القطع بالهيدروليكي ، 5.5 كيلو وات
  • ضغط العمل: 10-12Mpa قابل للتعديل
  • قياس الطول: قياس طول جهاز التشفير التلقائي
  • تفاوت الطول: +/- 1.5 مم لكل قطعة منتج نهائي
5

النظام الهيدروليكي



Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 9







  •

  • الطاقة الهيدروليكية: 4kw
  • ضغط العمل: 10-12Mpa قابل للتعديل
  • صمام الملف اللولبي: مجموعتان
  • الزيت الهيدروليكي: 46 # زيت هيدروليكي
  • الكمية: 1





6

خزانة التحكم بالكمبيوتر



Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 10





  • إعداد قابل للبرمجة لطول الملف الشخصي والكمية
  • لغة نظام التشغيل: الإنجليزية والصينية
  • يستخدم الكمبيوتر للتحكم في الطول والكمية.ستقطع الماكينة تلقائيًا إلى الطول وتتوقف عند تحقيق الكمية المطلوبة
  • يمكن تعديل عدم دقة الطول بسهولة.
  • ماركة PLC: Panasonic
7

خارج الجدول



Vineyard Posts لفة تشكيل آلة سلسلة محرك الشخصي لفة تشكيل آلة 11

  • صوتها بواسطة أنبوب فولاذي
  • الحجم: حوالي 2.0 متر * 0.8 متر * 0.6-1 ارتفاع
  • طاولة واحدة مع ثلاث بكرات دعم
  • الكمية: 2 وحدة





6. الضمان

  • ضمان:ضمان لمدة سنة من تاريخ الشحن
  • يضمن:

1: مضمون ضد الأعطال بسبب عيوب التصنيع لمدة سنة واحدة بعد تاريخ الشحن.سيتم إجراء الإصلاحات مجانًا.

2: لن يتم إجراء الإصلاحات بدون تغيير حتى خلال فترة الضمان في الظروف التالية

- الضرر يحدث بسبب كارثة طبيعية

- يحدث عطل نتيجة خطأ من المستخدم

- حدث عطل بسبب التعديلات

- يحدث عطل بسبب مزيد من الحركة أو الشحن بعد التثبيت

3: تذاكر الطيران وتكلفة النقل والفندق والوجبات و 80 دولارًا في اليوم يجب أن تكون لحساب المشتري إذا كان يجب إرسال مهندس الشركة المصنعة إلى مصنع المشتري لصيانة الجهاز خلال فترة الضمان.
